Описание и технические характеристики
Шкаф ШР (ШРС) - шкаф распределения
используется в качестве металлической оболочки для сборки типовых низковольтных комплектных устройств серии ШРС1 и ШРС11, за счет специально разработанной рамы существенно облегчается сборка типовых схем. Также есть возможность использовать данный корпус для сборки нетиповых НКУ, размещения контрольно – измерительных приборов и автоматики (КИПиА), аппаратуры защиты, управления, сигнализации и измерения.
Степень защиты: IP31, IP54.
- универсальная конструкция корпуса;
- высокая технологичность и простота сборки;
- удобство монтажа, транспортировки и хранения;
- карман для расходных материалов;
- набор дополнительных аксессуаров;
- наличие транспортировочных болтов;
- возможность сборки нескольких корпусов с общим внутренним пространством;
- специально разработанные рамы для быстрой сборки ШРС1 и ШР11;
возможность установки аппаратов в любой перенавешивание двери на любую сторону;
- специально разработанная рама для установки рубильника типа ВР 32 и предохранителей;
- возможность использования любого типа аппаратов;
- съемная перенавешиваемая дверь;
- шина заземления;
- плоскости внутри корпуса;

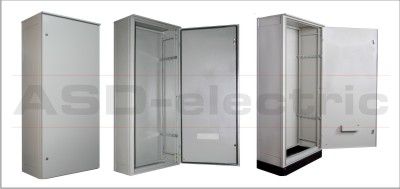

Корпус ШР (ШРС) представляет сборно-разборную металлическую конструкцию, состоящую из передней рамы в сборе с дверью и задней рамы, боковых панелей, крыши, верхних и нижних распорок.
Боковые панели и крыша съёмные. В корпусах IP31 задняя панель соединена с рамкой при помощи точечной сварки, в корпусах IP54 - задняя панель цельная. Для заземления низковольтной аппаратуры на передней раме расположен уголок с отверстиями.
Дверь оснащена карманом для расходных материалов и двумя замками, обеспечивающими защиту от несанкционированного доступа. осуществляется снизу. Корпус представлен в напольном исполнении, ввод/вывод кабеля осуществляется снизу.
Поверхность корпуса подвергается качественной обработке с последующим нанесением порошкового покрытия, защищающим корпус от воздействия внешних факторов и преждевременной коррозии.
Для удобства эксплуатации рекомендуется использовать цоколь.
Основные типоразмеры:
ШР(ШРС) 1600х500х350
ШР(ШРС) 1600х700х350
Корпус ШР (ШРС) поставляется в разобранном виде.
